Bande dessinée HMS His Majesty's Ship


- Le vaisseau de 74 canons -

Vers 1800 l'Angleterre règne sur les océans. Le nombre de vaisseaux était la mesure d'une flotte, les autres types de navires comme les frégates, les bricks ou les goëlettes ne sont pas comptabilisées. Les Anglais avaient 120 vaisseaux. la France 80, l'Espagne 50 et les Pays-Bas 30 à 40. Selon leur "classe" les vaisseaux avaient de 50 à 120 canons. Relativement rapide et manoeuvrable, doté d'une bonne puissance de feu, le vaisseau de 74 canons s'est révélé le meilleur compromis et fut construit en grande quantité.
Le 74 canons en quelques chiffres :
100 000 heures de travail. 2 800 chênes pour la coque. 250 résineux pour les mâts, l'accastillage et l'aménagement intérieur. 2 500 m2 de voilure. 40 km de cordages.
Longueur 60 m, largeur 17 m, tirant d'eau environ 8m.
Vitesse maximale environ.10 noeuds ( 18km/h)
Temps pour virer de bord 10 à 15 mn.

Coupe interactive d'un vaisseau de 74 canons.
Placez le curseur sur l'endroit souhaité, après une seconde une légende apparaît.

Armement

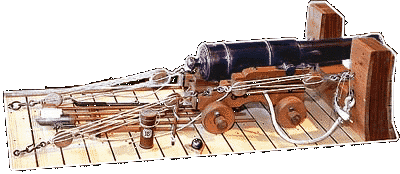

maquette M. Monthulet Site Marine et Modélisme d'Arsenal

La portée des canons est en théorie de 3700 mètres. En pratique, on tire à 1600 mètres au plus. Après chaque tir il faut déplacer les plusieurs tonnes du canon pour le recharger. A 400m, un boulet de 36 est capable de traverser une muraille de chêne de plus d'un mètre d'épaisseur. Autant dire qu'aucune coque de navire ne lui résiste.
Les hommes

Pour nourrir tous ces hommes le vaisseau emporte :
200 000 litres d'eau potable, 400 barriques de vin, 50 tonnes de biscuit, 25 tonnes de farine, 12 tonnes de fèves, 15 tonnes de viande salée, 2 tonnes de riz, 1 tonne de morue séchée, 1 tonne de fromage, des animaux vivants, boeufs, moutons, poules...
Un vaisseau de 74 canons est un véritable village de près de 800 personnes embarqué sur quelques centaines de mètres carrés:
Les décès par accident ou maladie sont fréquents et statistiquement plus nombreux que les morts au combat.

Etat major, officiers :17
Equipage : 585 (dont 65 mousses)
Garnison, fusilliers : 118
Surnuméraires (valets, aides...) : 33
Total du personnel embarqué :775
Les officiers

Le commandant et le premier lieutenant sont les seuls à profiter d'une cabine relativement vaste .

Vous pouvez faire le tour de la cabine du premier lieutenant en cliquant sur l'image ci-contre et en déplaçant la souris.

IMAGE PANORAMIQUE


- Le HMS VICTORY vaisseau 3 ponts -

Cliquez pour agrandir
Le Victory en cale sèche à Portsmouth
Cliquez pour agrandir
Roger Seiter sur le pont du Victory pendant les "repérages"

Plus puissant mais aussi plus lourd et moins manoeuvrant, le vaisseau trois pont était le plus souvent un vaisseau de commandement.
Véritable rescapé, le Victory portant 104 canons, est le seul vaisseau survivant de cette époque. Mis à l'eau en 1765 et remanié en 1803, le Victory est déja un vieux vaisseau en 1805 lorqu'il participe à la bataille de Trafalgar. L'amiral Nelson qui commande la flotte anglaise depuis son bord sera mortellement blessé pendant ce combat historique. C'est la fin tragique de Nelson qui finalement sauvera le Victory. Les anglais vouent un véritable culte au heros de Trafalger. Il n'auront jamais le coeur à réformer ce navire historique. En 1922, le Victory est placé en cale sèche afin d'être restauré et de permettre sa conservation. La visite du Victory constitue un moment inoubliable. En plus d'avoir été parfaitement restauré, le Victory est entièrement meublé et équipé. Tout y est ! des cuisines, aux hamacs, des sacs de biscuits jusqu'aux barriques d'eau en fond de cale. Si vous êtes de passage dans le sud de l'Angleterre, n'hésitrez pas à faire un crochet par Portsmouth et son "historical dockyard".
Pour d'autres photos de l'intérieur du Victory, consultez ce site en anglais.


- La triste fin d'un vaisseau de 74 canons -
Cliquez ici pour découvrir l'incroyable histoire du HMS Implacable ex Duguay Trouin. Ce vaisseau de 74 canons qui à survécu à la bataille de Trafalgar à été pris par les anglais, pour finalement être sabordé en ... 1947 !



Boucherie Poupe Gouvernail Proue : Je dis ça pour faire bonne figure ;o) ... Etrave Bouteilles : Lieu d'aisance pour les officiers Grande chambre où logent les officiers Office Potager Coffres aux poudres de l'avant Soute à charbon Batterie du premier pont équipée de canons de 36. C'est aussi l'endroit où sont accrochés les 300 hamacs de ceux qui ne sont pas de quart ! Cabestan Cabestan Cage à poules Passavant Grand mât Gaillard d'avant equipé de canons de 8 Gaillard d'arrière équipé de canons de 8 Chambre du conseil réservée au commandant Sous la quille en général il n' y a que de l'eau ! Quille L'arrière du navire s'appelle la poupe L'avant du navire s'appelle la proue Ici il y a de l'air Ici il y a de l'air Mât de misaine Mât d'artimont Dunette Dunette Mât de misaine Poulaines: lieu d'aisance particulièrement peu confortable surtout par forte mer ! Cuisine Batterie du deuxième pont équipée de canons de 18 Gaillard d'avant equipé de canons de 8 Batterie du premier pont équipée de canons de 36. C'est aussi l'endroit où sont accrochés les 300 hamacs de ceux qui ne sont pas de quart ! Faux pont : Fosse aux liens Faux pont : soute du maître d'équipage Faux pont : Soute du maître calfat Faux pont : Soute aux voiles Faux pont : Amphithéatre où l'on soigne les blessés pendant les combats Faux pont : Soute au legumes secs Faux pont : Soute au biscuits Soute de rechange du maître cannonier Soute pour la poudre en sac prêt à charger (gargousses) Pompe et puits d'éclairage de la soute aux poudres Soute des barils de poudre Cale du capitaine Cale à vin Pompes principales ou archipompes Parc aux boulets Grande cale ou cale à eau Fosse aux câbles Sainte barbe où logent gardes, et volontaires Cabines du commandant et du premier lieutenant Timonerie et 4 cabines de lieutenants
